Une alimentation 500 W 80 PLUS, non modulaire
La DEEPCOOL PF500 est l’alimentation d’entrée de gamme de la marque : 500 W continus, certification 80 PLUS, un seul rail +12 V de 40 A (480 W) et un ventilateur de 120 mm. Elle est non modulaire — tous les câbles sont soudés au bloc — et tient dans un format ATX standard de 150 × 140 × 86 mm.
C’est la puissance qui suffit à un poste de bureau, à un PC de jeu d’entrée de gamme ou au remplacement d’une alimentation fatiguée dans une machine de marque. Elle n’a ni 12VHPWR, ni mode 0 dB, ni câbles détachables : ce sont les trois choses qui la rendent simple et bon marché.
Caractéristiques techniques
- Modèle : PF500 — référence R-PF500D-HA0B-EU
- Puissance : 500 W continus
- Certification : 80 PLUS
- Norme : ATX 2.4
- Entrée : 200–240 V AC, 4,0 A, 50 Hz
- Rail +12 V : 40 A / 480 W, rail unique
- Ventilateur : 120 mm, grille en nid-d’abeilles
- Rendement : 80 PLUS (au moins 80 % à 20 %, 50 % et 100 % de charge)
- MTBF : 100 000 h · temps de maintien 16 ms
- Protections : OVP / OPP / SCP / UVP
- Dimensions : 150 × 140 × 86 mm
- Structure : non modulaire, câbles soudés
Le +12 V : 40 A, soit 480 W
C’est le rail qui compte : le +12 V alimente le processeur et la carte graphique. Sur cette PF500, il délivre 40 A, soit 480 W. Les rails secondaires (+3,3 V et +5 V) ne servent plus qu’aux disques et aux périphériques.
- +12 V : 40 A → 480 W
- +5 V et +3,3 V : 15 A et 15,5 A → 120 W cumulés
- −12 V : 0,3 A → 3,6 W
- +5 Vsb : 2,5 A → 12,5 W (veille USB)
- Total : 500 W
En pratique : un processeur de 65 à 120 W et une carte graphique jusqu’à 220 W environ (RTX 4060, RX 7600, GTX 1660) tiennent avec de la marge. Au-delà, il faut monter en puissance.
Les connecteurs, exactement
- ATX 24/20 broches ×1 — 550 mm
- CPU 4+4 broches ×1
- PCIe 6+2 broches ×2
- SATA ×4 — sur une nappe à 450 / 600 / 750 / 900 mm
Les 4 SATA couvrent un SSD, un disque dur et un graveur. Les deux connecteurs PCIe 6+2 suffisent pour toutes les cartes graphiques à un ou deux connecteurs : il n’y en a pas de troisième.

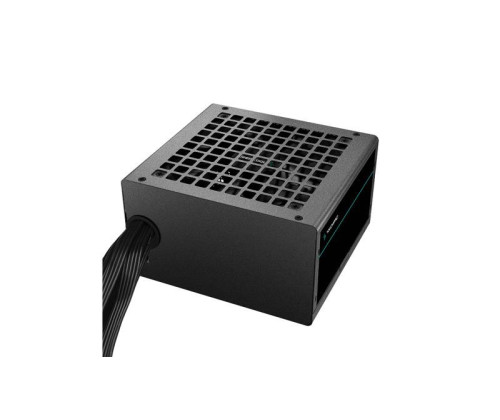

Refroidissement : ventilateur 120 mm

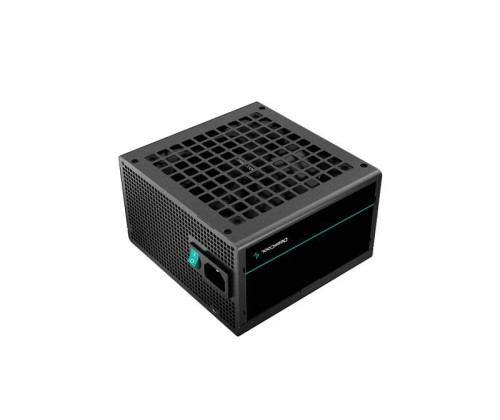

Le refroidissement est assuré par un ventilateur de 120 mm placé derrière une grille en nid-d’abeilles, avec un interrupteur marche/arrêt sur la face arrière. Il n’y a pas de mode 0 dB : le ventilateur tourne en permanence, à vitesse réduite au repos.
Pour quelle configuration ?
Cette PF500 est faite pour une machine simple : bureautique, navigation, montage vidéo léger, jeu en 1080p avec une carte graphique d’entrée ou de milieu de gamme. Elle convient aussi pour remplacer l’alimentation d’un PC de marque (HP, Dell, Acer) dont le bloc d’origine est hors service — les dimensions et les connecteurs sont standard.
Elle n’est pas dimensionnée pour une carte graphique haut de gamme, pour deux cartes graphiques, ni pour un processeur overclocké en continu.
Contenu du pack
- Alimentation PF500, câbles soudés
- Câble secteur
- 4 vis de fixation
- 4 attaches-câbles
À savoir avant l’achat
- Non modulaire : les câbles PCIe, SATA et périphériques sont soudés au bloc. Ceux qui ne servent pas restent dans le boîtier — il faut les ranger.
- Deux connecteurs PCIe 6+2 seulement : une carte graphique à trois connecteurs (RTX 4080 et au-dessus) ne peut pas être alimentée en entier.
- Pas de 12VHPWR ni de 12V-2×6 : une RTX 40 ou 50 series doit passer par l’adaptateur fourni avec la carte.
- ATX 2.4, pas ATX 3.x : pas de tolérance normalisée aux pics de puissance des cartes graphiques récentes.
- 80 PLUS, pas Bronze ni Gold : c’est le niveau de base de la certification (80 % minimum). Le rendement est plus faible qu’une alimentation Bronze ou Gold, donc la consommation et la chaleur un peu plus élevées.
- Entrée 200–240 V uniquement : cette alimentation n’accepte pas le 100–120 V. Elle est faite pour la France et l’Europe, pas pour les États-Unis ou le Japon.
- Quatre SATA : suffisant pour un SSD, un disque dur et un graveur, mais pas pour cinq disques.
- 500 W, c’est la limite : la somme processeur + carte graphique ne doit pas dépasser ce que le +12 V peut fournir, soit 480 W.
- 150 mm de large, 140 mm de profondeur : vérifiez la place dans le boîtier, notamment sur les boîtiers mini-tour.
